zixun
山東茂隆新材料科技有限公司 2025-02-07 2352
高韌性聚酯紗線集束土工格柵有優異的抗拉強度、耐腐蝕性和環境適應性，是公路、鐵路、水利等工程中常用的材料。那么，它是怎么制作的呢？

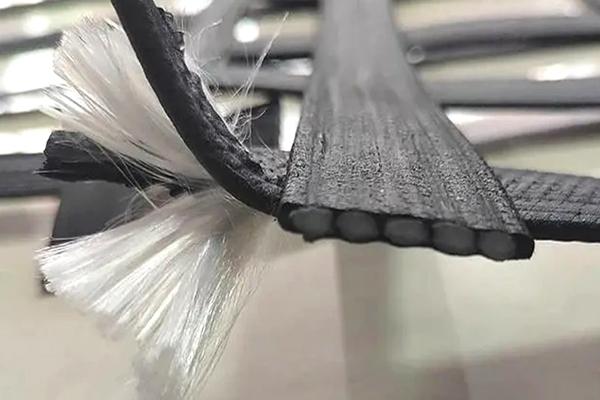

一、原材料選擇與預處理
高韌性聚酯紗線集束土工格柵的核心原料是改性聚酯（PET）長絲。要選用分子量在2.0×10?~3.5×10?之間的高粘度聚酯切片，通過熔融紡絲工藝制成單絲直徑0.15~0.25mm的復絲紗線。原材料要滿足以下指標：
1、斷裂強度≥7.5cN/dtex
2、干熱收縮率（180℃/30min）≤8%
3、耐堿保留率（50g/L NaOH溶液浸泡28天）≥95%
紗線需經過等離子體表面處理，使纖維表面粗糙度增加20%-30%，才能提高后續集束劑涂覆的附著力。還要在恒溫恒濕車間（溫度23±2℃，濕度65%±5%）進行48小時平衡處理，消除內應力。

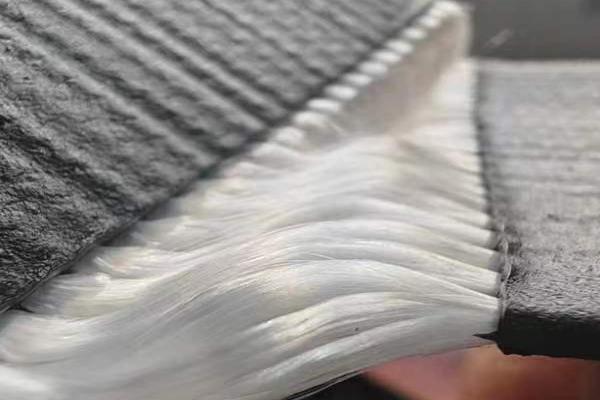

二、核心生產工藝流程
1、集束劑配制與涂覆
采用水性聚氨酯改性環氧樹脂作為基體，添加納米二氧化硅（粒徑20-40nm）和偶聯劑KH-550，按質量比100:3:1混合。涂覆設備采用雙輥逆向涂布機，控制紗線通過速度15-20m/min，涂覆厚度10-15μm，固化溫度分段控制：80℃預烘30秒→120℃主固化90秒。
2、經編成型工藝
使用德國卡爾邁耶（Karl Mayer）RSJ5/1型經編機，配置E28針距的復合針。紗線以±60°交叉角編織，面密度控制在300±20g/m2。關鍵工藝參數：
（1）送經量：7800-8200mm/rack
（2）牽拉密度：12-14橫列/cm
（3）熱定型溫度：210-220℃（時間90-120秒）
3、節點增強處理
采用超聲波焊接技術強化格柵節點，頻率設定20kHz，壓力0.4-0.6MPa，焊接時間0.8-1.2秒。節點剝離強度要≥200N/cm，經檢測，經處理后的節點強度比傳統粘接工藝提升40%以上。
三、關鍵工藝控制點
1、張力均衡控制
整經工序采用分段張力控制系統，紗架區張力控制在5-8cN，編織區張力穩定在12-15cN，確保經緯紗受力均勻，產品縱橫向拉伸強度比≤1.05:1。
2、溫度場管理
熱定型階段要建立梯度溫度場：入口區180℃→中部區210℃→出口區160℃，通過紅外測溫儀實時監控，溫差控制在±3℃以內。
3、在線質量檢測
配備CCD視覺檢測系統，可實時識別0.2mm以上的斷絲、結節缺陷，配合拉力在線監測裝置，每100米產品自動記錄拉伸力曲線，確保強度離散系數≤5%。
四、性能優勢
經第三方檢測，該工藝生產的土工格柵典型性能指標為：
1、縱向極限抗拉強度：120kN/m（GB/T17689標準）
2、2%應變時的拉伸剛度：5500kN/m
3、蠕變折減系數（50年設計壽命）：≤1.35
